Cara Menggunakan Perintah Trim



   Perintah Trim sangat populer dalam aplikasi AutoCAD dimana Trim ini berfungsi sebagai pemotongan objek berdasarkan objek lain sebagai acuan. Seperti gambar disamping merupakan hasil dari perintah trim.

.

Untuk menggunakan perintah trim ikuti langkah-langkah berikut.

-Command : TR (Trim)

-select object or <select all> : Klik garis untuk memotong

-select object : Klik Enter

-(Fence/crossing/project/Edge/eRase/Undo) : Klik garis yang akan dipotong

.

Atau dengan trik sederhana berikut.

-Command : TR ( trim )
-select object or <select all> : klik ENTER
-(fance/crossing/project/Edge/eRase/Undo) : klik garis yang akan dipotong


Dengan anda menekan ENTER setelah commant trim maka secara otomatis semua garis akan menjadi garis pemotong atau sebaliknya semua garis bisa dipotong. justru trik ini yang banyak dipakai oleh orang design.

Membelah Objek dengan Slice



    Perintah slice berfungsi untuk memotong atau mengiris object 3D.

Dengan perintah Slice, proses mengiris objek 3D jadi sangat mudah dan kedua objek (sisa pengirisan masih tetap bisa dimiliki). Alat dan sifat hasil dari Slice ini adalah menuruti sejajar (pola pisau) serta memiliki penentuan 3 titik yang pada akhirnya menyisihkan bidang sisa.

.

Command :  SLICE
Select objects to slice : ( Pilih Objek 3D ) kemudian Enter
Specify start point of slicing plane or [planar
  Object/Surface/Zaxis/View/XY/YZ/ZX/3points] <3points> :  Enter

Specify first point on plane : (Klik titik merah 1)
Specify second point on plane : (Klik titik merah 2)
Specify third point on plane : (Klik titik merah 3)
Specify a point on desired side or [keep Both sides] : Enter

.

Pergunakan pola tampilan dari 3dorbit, ini untuk mempermudah pola visual pada saat modifikasi. Jika diinginkan pola Both (Jumlah irisan) bisa dinonaktifkan dengan memilih objek yg akan dipertahankan.

Semoga bermanfaat..

Mempergunakan Perintah Extend

         Fungsi dari perintah Extend adalah untuk memperpanjang Line, Pline atau Arc terhadap Objek lain sebagai tumpuannya,

saratnya harus ada dua garis yang saling berpotongan. Untuk lebih jelasnya kita ikuti kasus seperti terlihat pada gambar.

.



Command: EX (EXTEND)
Current settings: Projection=UCS, Edge=None
Select boundary edges ...
Select objects or : (Click Garis hijau)
Select objects: Enter
Select object to extend or shift-select to trim or
[Fence/Crossing/Project/Edge/Undo]: (Gunakan crossing windows) Gbr-1

Atau dengan trik  ENTER

Command : Extend

Select objects or <select all> : ENTER

(fance/crossing/project/edge/undo) : ( Klik garis yang ingin dipanjangkan ) maka otomatis garis tersebut akan memanjang hingga bertemu garis berikutnya.

.

Jika berhasil maka tampak seperti Gbr-2.
Kita bisa langsung menekan tombol Enter ketika muncul  "Select objects or " (Garis hijau), ini dimaksudkan apabila kita mengaktifkan semua objek sebagai acuan dan objek terdekatlah yang berlaku sebagai acuan terhadap objek yang akan diperpanjang (garis berwarna warni).

Semoga bermanfaat...

Pemahaman tentang UCS



    User Coordinate System atau disingkat UCS adalah sebuah icon coordinate yang selalu ada dalam aplikasi AutoCAD semua versi, UCS ini begitu penting dalam pembuatan objek 3 Dimensi karena sangat menentukan terhadap arah ketebalan objek.



   Secara default posisi UCS sering tampil disebelah kiri bawah layar kerja. Untuk 2 dimensi UCS ini selalu terlihat berwarna putih dengan koordinat XY, sedangkan untuk 3 dimensi terlihat pola tampilan coordinat Z juga.



Cara memindahkan UCS Icon pada objek**

Command: UCS
Current ucs name:  *WORLD*
Specify origin of UCS or [Face/NAmed/OBject/Previous/

View/World/X/Y/Z/ZAxis] : O
Specify new origin point <0,0,0>: (Click sudut atas objek) Gbr 1

.

Cara tersebut di atas dapat dilakukan dengan menggunakan tombol/shortcut yang tersedia di Ribbon panel, jika berhasil maka posisi UCS icon sekarang berpindah pada objek tersebut Gbr 1.

Cara mengatur arah orientasi UCS Icon pada objek**

Command: UCS

Current ucs name:  *NO NAME*
Specify origin of UCS or [Face/NAmed/OBject/Previous/View/ World/X/Y/Z/ZAxis] : 3
Specify new origin point <0,0,0>: (Click sudut atas objek) Titik Hijau, Gbr 2
Specify point on positive portion of X-axis <1,0,0>: (Click sudut atas objek) Titik Kuning
Specify point on positive-Y portion of the UCS XY plane <0,-1,0>: (Click sudut atas objek) Titik Biru

.

Jika berhasil maka akan terlihat seperti Gbr 3

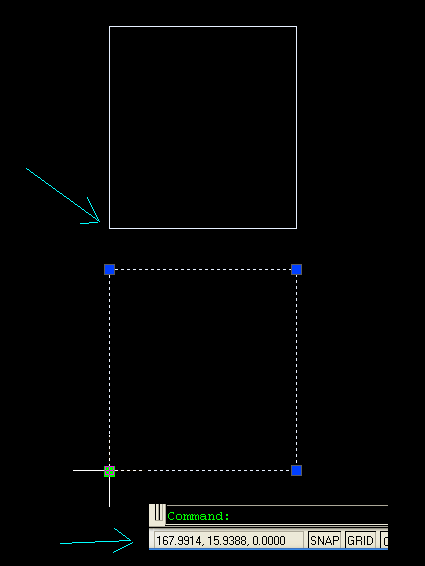

Cara Mendapatkan Nilai Koordinat Suatu Objek

         Pernahkan Anda ingin mendapatkan nilai lokasi koordinat suatu objek pada titik tertentu? Jika memakai zoom hingga ke titik terkecilpun untuk mendapatkan titik point bisa saja melenceng (tidak akurat), ada 2 cara sederhana dimana kita bisa mendapatkannya:



1. Selection Object
Cara pertama kita pilih terlebih dahulu objeknya, misalnya objek Rectangle (lihat gambar), ketika objek dipilih maka akan muncul grip (Default; kotak biru), selanjutnya dekatkan crosshair/cursor pada sudut rectangle, jangan diklik (Di sini kita asumsikan akan mencari titik lokasi pada sudut tersebut).
Ketika hal tersebut dilakukan kursor akan sedikit terkunci oleh grip, nah kita bisa melihat titik lokasi sudut di status bar sebelah bawah command windows (Coordinats status)

2. ID Command
Cara yang kedua ini lebih sederhana lagi, kita hanya memberikan perintah ID.
Command : ID
Click titik sudut Rectangle
Specify point:  X = 167.9914     Y = 15.9388     Z = 0.0000

Merubah Tampilan AutoCAD Classic dan AutoCAD Ribbon

          Berawal dari system operating system windows vista yang memakai fungsi ribbon untuk software bawaannya tak ketinggalan untuk aplikasi AutoCAD pun menerapkan Ribbon dalam penyajiannya.

         Ada hal yang positif dari pemaikan ribbon ini dimana user bisa mengakses perintah secara cepat dan flexible. Ribbon sendiri ditata sedemikian rupa dengan memiliki bagian perintah dan sub perintah berkumpul di situ.

         Fungsinya hampir sama seperti pull down menu namun Ribbon memberikan fungsi yang sedikit berbeda ini dapat dilihat dari setiap pemilihan menu utama maka perintah yang dimunculkan akan berkaitan, misalnya untuk view maka ribbon akan menyajikan sederetan eksplorasi view, pandangan isometric, ucs system dan yang lainnya.
   Namun pemakaian ribbon ini tidak selamanya menyenangkan pengguna AutoCAD; Anda harus terbiasa menghapal bagian shortcut perintah yang tertata di dalamnya, seorang yang terbiasapun dengan aplikasi AutoCAD dengan hadirnya Ribbon ini akan sedikit membingungkan belum lagi keberadaan / eksistensi Ribbon ini kinerja PC akan terasa berat.
       Tidaklah heran apabila seorang yang Advance sekalipun akan kembali mematikan Ribbon dan kembali ke tampilan AutoCAD classic.

       AutoCAD versi 2009 hingga 2013 menampilkan versi Ribbon, untuk mematikan Ribbon itu sendiri atau menghidupkan AutoCAD versi Classic bisa memilih Workspace switching...

Disebelah kanan bawah layar kerja AutoCAD akan terlihat ikon Roda gigi, Coba pilh atau click hingga sederetan opsi view akan muncul, Pilih dari opsi yang ada misalnya mengaktifkan AutoCAD Classic.

Cara Membuat Text Melingkar di AutoCAD



Untuk text melingkar seperti pada gambar di samping kita ini bisa menggunakan perintah ARCTEXT.
Command : ARCTEXT
Select an Arc or an ArcAlignedText: ....

Untuk membuat text melingkar ini pertama kali kita buat dulu object 2 dimensi Arc.
Sebagai ilustrasi akan saya jelaskan berdasarkan gambar. Namun untuk lebih detailnya rekan-rekan bisa mendownload file dwgnya di sini.

Pertama kita buat sebuah lingkaran (1)
Berikan perintah BREAK, berikan opsi perintah First break point, pilih quadrant sebelah kiri kanan lingkaran sehingga sekarang lingkaran terpotong (2)
Berikan perintah mirror pada lingkaran setengah tsb sehingga sekarang lingkaran terbentuk kembali namun terbentuknya lingkaran tsb pada dasarnya pembentukan dari 2 buah arc. (3)



Gunakan perintah Arctext.

Command : ARCTEXT
Select an Arc or an ArcAlignedText: (pilih arc sebelah atas, warna merah) selanjutnya ketikkan text "ARTIKELCAD.COM".

Command : ARCTEXT
Select an Arc or an ArcAlignedText: (pilih arc sebelah bawah, warna putih) selanjutnya ketikkan kembali text kedua "FUTURE CAD SITE".

Untuk memodifikasi text yang melingkar, cukup dengan memanggil perintah ARCTEXT kemudian pilih textnya.

Tips & Trik AutoCAD ( I )

          Banyak cara yang bisa ditempuh untuk mengatur dan menjalankan Aplikasi / Software AutoCAD ini sehingga menjadi lebih mudah dalam pengerjaannya. Bagi seorang Drafter Autocad berpengalaman (Sunda: kuncen) tentu saja tips dan trik AutoCAD sudah menjadi sesuatu yang selalu dilakukan dalam kesehariannya.
Puluhan atau bahkan ratusan trik dan tips AutoCAD yang bisa kita atur dan bisa dipergunakan.

1. Menggunakan Perintah ENTER dengan klik kanan
Penggunaan mouse sudah merupakan hal vital ketika dalam proses menggambar, begitu vitalnya penggunaan mouse ini sampai-sampai eksekusi perintah ENTER pun berpindah ke Tombol kanan Mouse.

Command : OPTIONS

Pilih Tab User Preferences -> Pilih Right Click Customization...

Tentukan perubahan settingan Klik kanan sesuai kebutuhan.

2. Reset settingan AutoCAD ke Default
Ada yang menggunakan AutoCAD 2012 ?
Kini ada cara termudah untuk mengembalikan settingan AutoCAD ke Default.

Dari menu Start taskbar Windows pilih All Program -> "Folder" Autodesk -> AutoCAD 2012 - English -> Reset Setting to Default....

Apabila ternyata icon Reset sudah tidak ada atau terhapus, buat icon di desktop kemudian dari properties pada Targetnya isikan : "C:\Program Files\Autodesk\AutoCAD 2012 - English\AdMigrator.exe" /reset

3. Menyimpan dan memanggil layer
Berapa puluh Layer yang ada di gambar Cad bisa di buat, berupa layer nama masing-masing objek, warna, tipe garis dll. Kita bisa menyimpan keseluruhan layer tersebut jika sewaktu-waktu kita  aplikasikan pada projek gambar lainnya, tinggal kita panggil saja. Meskipun kertas gambar kosong, layer bisa dipanggil tanpa harus ada objek terlebih dahulu baru nantinya tinggal di aplikasikan pada objek yang dibuat. Nice?

Pertama siapkan dulu/buka file gambar yang di dalamnya tersedia banyak layer.

Command : LAYER

Muncul kotak dialog layer -> Pilih ikon Layer States manager -> New -> (Isikan nama Layer) -> Ok
Klik Export -> (Tentukan lokasi penyimpanan Nama Layer) -> Close -> Close Kotak dialog layer.

Buat/buka layar gambar baru (New)

Command : LAYER

Muncul kotak dialog layer -> Pilih ikon Layer States manager -> Import -> Cari lokasi penyimpanan Layer

Dari File of Type pilih Layer states (*.las) -> (PIlih File layer tsb) -> Open -> Restore -> Close Kotak dialog layer.

Sekarang lihat hasilnya di toolbar layer properties.

4. Memperkecil ukuran file dwg dengan Purge
Pernah menjumpai ukuran file dwg dengan kapasitas besar yang tak lazim?
Atau ukuran file dwg gak seimbang, sebagian kecil dan yang lainnya besar padahal total objek sama (typical) ?
Ataukah insert block error, bentuk objek block tidak sama secara aktual ?
Perintah Purge mungkin bisa membantu.

Command : PURGE

Pilih All Items -> Purge All.... (save untuk melihat ukuran file)Purge ini berfungsi untuk menghapus ; Block, Layer, dimensi style, Text style (Yang tidak dipakai)

5. Visible dynamic block
Mungkin ada beberapa standard yang tidak boleh memakai Dynamic Block, namun ada beberapa yang tidak mempermasalahkannya. Intinya begini, Visible Dynamic Block bisa menampilkan satu objek gambar yang di dalamnya terdiri dari objek gambar yang berbeda-beda.



6. It's My style...
Atur sedemikian rupa tampilan menu dan toolbar yang dianggap best performance untuk kita pribadi pada tampilan layar kerja AutoCAD.

Workspace switching -> Save current as... -> Ketik nama ID -> Save
Workspace switching -> AutoCAD Classic atau yang lainnya

Untuk menyembunyikan settingan Nama ID yang telah kita buat tadi :

Workspace switching -> Workspace Setting... -> Uncheck Nama ID -> Ok

Apabila dikemudian hari kita akan mempergunakan settingan ID kita, selanjutnya checklist ID tsb maka dari workspace akan dimunculkan kembali.

7. Menghilangkan Image Frame
Memasukkan logo dari JPEG atau Bitmap terhadap kop gambar biasa dilakukan, ini lebih terlihat elegant akan tampilan dari kop gambar tersebut. Biasanya sebuah perusahaan pasti membuatnya. Apabila hasil dari logo yang dimasukkan pada kop masih terlihat adanya garis batas dari logo tersebut ini disebut dengan Frame logo.
Untuk menyembunyikan garis yang berada pada sisi logo dengan memasukan perintah Imageframe.

Command : IMAGEFRAME

Masukkan nilai atau valuenya = Nol.

Tentang Gambar Teknik (3)

PENGERTIAN MENGGAMBAR TEKNIK

DAN ELEMEN PELENGKAPNYA

        Menggambar merupakan salah satu cara komunikasi antara seseorang dengan yang lainnya. Hal ini dapat dipahami karena dengan melihat suatu gambar maka seseorang akan dapat mengerti arti gambar itu, atau mengerti maksud si pem­buat gambar sehingga terjadi komunikasi antara si penggambar dengan orang yang melihat gambar tersebut.

       Namur, arti suatu gambar bagi seseorang dapat berbeda dengan yang lainnya (tidak eksak). Contohnya sebuah gambar pemandangan. Orang yang melihatnya tidak bisa menentukan secara pasti/eksak, misal­nya tingginya berapa meter, lebarnya, jauhnya, lebar jalan, dan lain-lain tidak dengan ukuran yang eksak.

       Gambar teknik juga merupakan suatu alat komunikasi, tetapi gambar teknik tidak akan menimbulkan tafsiran yang berbeda bagi orang yang melihatnya. Oleh karena itu, perlu ada tanda­tanda/patokan tertentu sebagai suatu perjanjian bersama. Patokan-patokan tersebut biasanya terdapat dalam suatu standar atau normalisasi. Standar ini penting untuk dipahami oleh orang teknik, atau orang yang akan memahami /membuat gambar teknik.

       Jadi, di dalam gambar teknik harus memakai tanda-tanda gambar standa dan seragam, selengkap mungkin agar dapat memberikan pengertian yang lengkap dan dimengerti oleh orang lain.

Gambar teknik bisa digambarkan dalam bentuk:

•

  § dua dimensi (gambar proyeksi ortogonal);


•

  § tiga dimensi (gambar stereometris, perspektif).

Huruf Teknik

Di dalam gambar teknik juga harus ada keseragaman bentuk huruf, yaitu huruf teknik, yang berupa huruf besar cetak, sederhana, tidak diblok/tebal tanpa tambahan variasi apa pun. Jelasnya dapat melihat pada gambar berikut.



Normalisasi Ukuran Kertas

Adapun ukuran kertas yang biasa digunakan dalam gambar teknik adalah:

Nama	Ukuran	Garis Tepi
2 x Ao Ao Al A2 A3 A4 A5	1189 x 1682 841 x 1189 594 x 841 420 x 594 297 x 420 210 x 297 148 x 210	10 10 10 10 10 5 5

Untuk membuat gambar yang membutuhkan beberapa kertas sekaligus, dianjurkan memakai kertas dengan ukuran yang sama. Untuk menentukan ukuran-ukuran tersebut dalam tabel, dipakai patokan/ukuran standar, yaitu A0, yang luasnya adalah 1 m²dengan perbandingan panjang : lebar = 2 : 1. Ukuran-ukuran selanjutnya A1, A2, A3, A4, di mana luas ukuran A1 = 1/2 luas A0, luas A2 = 1/2 luas A1 dan seterusnya. Perbandingan panjang dan lebar tetap sehingga kita bisa mencari ukuran-ukuran tersebut seperti pada tabel di atas. Selain ukuran A, ada juga ukuran kertas B dan C, namun dalam modul ini tidak kita tinjau.

Jenis Garis dan Tebal Garis

Macam-macam garis yang biasa dipakai dalam gambar teknik adalah sebagai berikut:

a. Garis kontinu

ada dua macam ketebalan yangbiasa digunakan. Yang pertama 0,2 - 0,3 mm atau 0,4 - 0,8 mm. Fungsinya :

§ melukis bagian-bagian bends yang terlihat

§ untuk garis tepi kertas gambar

b. Garis strip-strip

Ketebalannya 0,1 - 0,15 mm, kira-kira ¹/₂ tebal garis gambar. Berfungsi untuk melukis bagian-bagian yang tidak terlihat, di belakang irisan ataupun apabila penglihatan terhalang.

c. Garis strip-titik

Kira-kira ketebalannya 1/2 tebal garis gambar. Merupakan garis irisan atau potongan. Fungsinya:

§ garis-garis sumbu

§ tempat irisan (ditambah) huruf-huruf pads ujung dan pangkal garis ini)

§ membatasi lukisan bila sebagian bends yang dilukis dibuang bagian-bagian yang terletak di bagian muka irisan

d. Garis tipis

Ketebalannya kira-kira 0,1 mm atau kira-kira 1/2 tebal garis gambar. Berfungsi untuk:

§ garis ukuran

§ garis pembantu

§ arsiran

e. Garis titik-titik

Berfungsi untuk menyatakan bagian bangunan yang akan dibongkar.

Gambar Bahan (Penampang) Atau Simbol-Simbol Bahan

Normalisasi gambar bahan-bahan bangunan untuk memper­jelas gambar teknik antara lain sebagai berikut:



Membuat dan Menata Gambar

Beberapa petunjuk untuk membuat gambar adalah sebagai berikut:

• Apa yang akan digambar serta ketentuan-ketentuan yang perlu pada gambar tersebut harus benar-benar dipahami ter­lebih dahulu.
• Pergunakan Skala.
• Pilih ukuran kertas yang akan digunakan.
• Pembuatan gambar:

- Gambar pada kertas harus ditempatkan sedemikian rupa agar gambar-gambar dapat tersusun secara teratur.

- Garis-garis sumbu dan garis-garis luar harus ditarik.

- Garis-garis yang tidak diperlukan harus dihapus agar tidak mengganggu.

- Gambar harus diselesaikan.

- Ukuran-ukuran yang dipergunakan harus benar-benar lengkap.

- Kotak nama harus dibuat dan diisi.

Hal-hal yang perlu dipahami adalah letak gambar; kotak nama; dan melipat kertas gambar. Sedangkan hal yang perlu diperhatikan dalam menata gambar adalah: simetris dan teratur.

Kop Gambar

Kop gambar atau kotak nama digambarkan pada bagian bawah sebelah kanan kertas gambar dan berisi keterangan gambar selengkapnya baik mengenai diri si penggambar, pemeriksa, judul gambar, ukuran, dan lain-lain. Biasanya dipakai pada ukuran kertas gambar yang keCil (AZ, A3, A) di mans dalam 1 lembar kertas gambar tidak terlalu banyakyang digambar sehingga keterangannya juga tidak perlu kertas besar (A 2, Al, Ao, 2AO). Bentuk kotak searah vertical atas ke bawah digambar di sebelah kanan kertas gambar (tepi kanan). Di sini dapat juga diisi pada catatan, perhitungan ringan yang perlu disertakan, misalnya perhitungan tangga, bersangkut paut dengan peil lantai atas dan bawah.

Melipat Gambar

Untuk menyajikan gambar secara resmi, kertas gambar harus dilipat (tidak boleh digulung) sedemikian rupa sehingga men­jadi ukuran yang lebih kecil dan mudah ditumpuk. Ukuran se­telah dilipat menjadi sebesar A4 atau folio baik tidur maupun berdiri. Hal yang menjadi catatan adalah:

- Nama harus selalu ada pada bagian depan.

- Ukuran lipatan A, atau folio.

- Standar di sini adalah BS 1192: 1969.



Bila dibukukan, yaitu bila gambar harus dijadikan satu dengan uraian tertulis atau perhitungan struktur, berupa buku maka harus dilipat seperti gambar berikut (bagian kanan).

Sekian tentang gambar teknik,semoga bermanfaat.

salam sukses.
